Как спланировать встраиваемую вытяжку для кухни: шкаф, высота, канал

Мы купили варочную 60 и вытяжку «тоже 60, в шкаф». Фасад заказали 60, как соседние. После распила корпус не входит: внутри уже боковины. Знакомый сказал докупить потом – шкаф пока обычный. Монтажники выпилили дыру в готовой полке, канал не влез, розетки внутри нет. Сосед повесил купол на стену и сказал: высота как линия шкафов. Боль: «60 как плита» не сходится с просветом. Снимите вечером просвет, высоту из паспорта и канал – в 3D несёте листок.

How-to «как спланировать встраиваемую вытяжку для кухни» в Wordstat пустой, живой спрос – «вытяжка в шкафу» 1666 и «встраиваемая в шкаф» 1140. Цифра 60 на коробке не равна просвету: 479 мм vs 468; Bosch корпус 598 мм при нише 560; ярлык 60 часто корпус 52,5 / 54 см. Высоту низа не усреднять: IVD 75-85 / 65-75 см, Bosch и Siemens 430 / 650 мм, IKEA 500 / 650 мм. Отвод или фильтр – до раскроя.

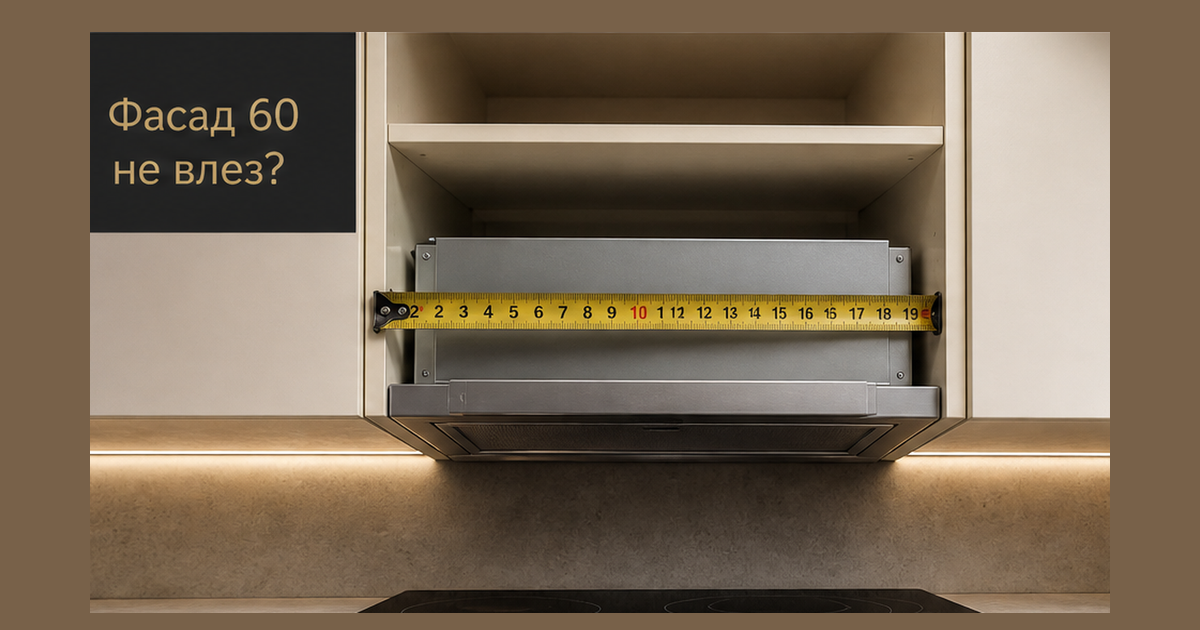

Я Николай Томашевич, восемь лет собираю кухни в Москве и МО. Рулетка между боковинами, фасад 60, сверху полка без дыры под канал.

Сюрприз выдачи: how-to пустой, а «полновстраиваемая» даёт 1252, «отвод в вентиляцию» – 1653. На практике новичок склеивает фасад и шасси в одно «60». Например, Дзен пишет карман 56-57 см при корпусе 60 – так мерить нельзя.

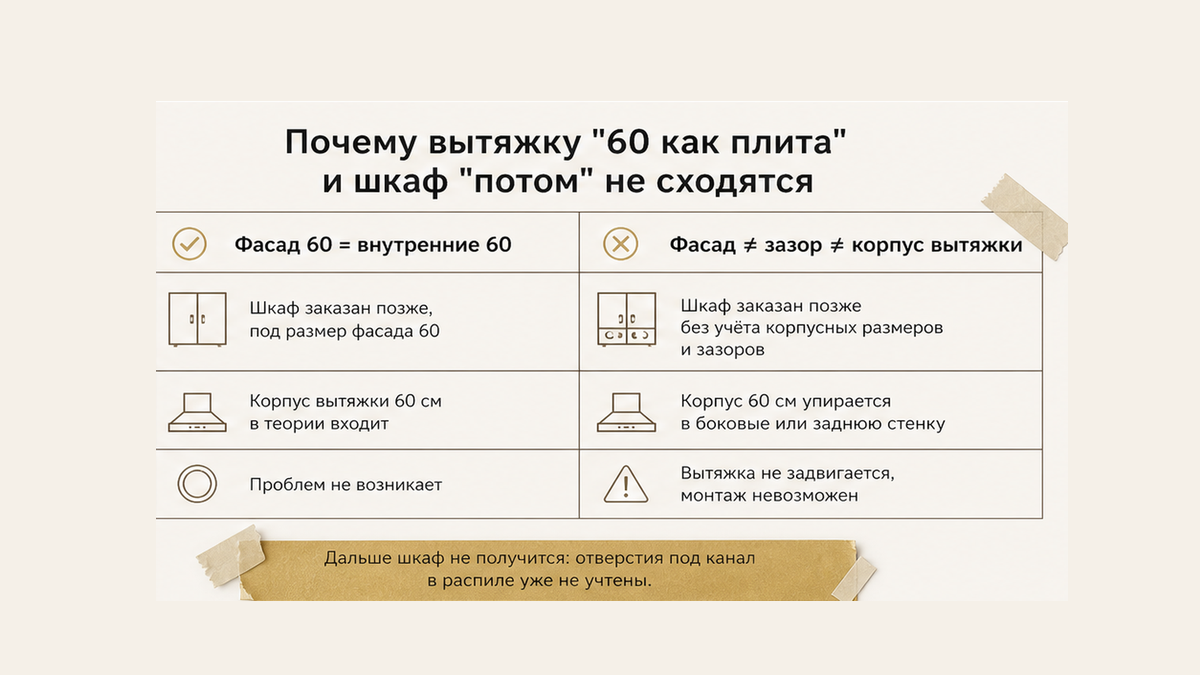

Почему вытяжку «60 как плита» и шкаф «потом» не сходятся

Боль вечера – фраза «вытяжку 60 как плита, шкаф потом». Типичная ошибка: одно число на фасад, просвет и прибор. Часто ломается раскрой со сплошной полкой.

Ошибка 1. «На фасаде 60 – внутри тоже 60»

Чем грозит: корпус не входит между боковинами. Как избежать: три числа. Ориентир источников, не норма студии: модуль 600 при ЛДСП 16 мм – просвет около 568 мм; модуль 50 – 468 мм внутри. Bosch: габарит 598×298, ниша min 560×300. vc.ru 2026: корпус 52,5 / 54 см при ярлыке 60. Не делайте ставку на коробку, пока не сняли просвет и чертёж.

Ошибка 2. «Вытяжку докупим потом»

Чем грозит: пилят готовую полку, канал не проходит. Даже на рециркуляции нижний вырез нужен: фильтр не отменяет дыру снизу. На отводе – отверстия в полках под патрубок, часто Ø 150 мм, плюс запас на хомут, ориентир +30 мм. Как избежать: в 3D сразу «отвод» или «фильтр». Не делайте сплошную полку «на потом».

Ошибка 3. «Повесим как линию соседних шкафов»

Чем грозит: низ слишком близко или слишком высоко, пар уходит мимо. На форуме фартук 59 см спорил с паспортом 65 см над электро. Как избежать: высота низа из паспорта своей пары, брать большее. Не копируйте линию шкафов.

Коротко по остальным рискам:

1. Спутать полновстраиваемую с куполом. Чем грозит: ждут крепление на стену. Как избежать: тип «в навесной».
2. Усреднить 75-85 см и 430 мм. Чем грозит: выдуманная «норма студии». Как избежать: одна карточка паспорта.
3. Копировать OEM «50 mm» как высоту низа. Чем грозит: путают с IKEA 500 мм. Как избежать: 50 мм с этой выжимки не брать.
4. Розетку «потом до щитка». Чем грозит: шнур короткий. Как избежать: точка в шкафу или доступ после монтажа.

Сделайте сегодня: уберите из чата «вытяжку 60 как плита». Результат: на бумаге «фасад ≠ просвет ≠ корпус».

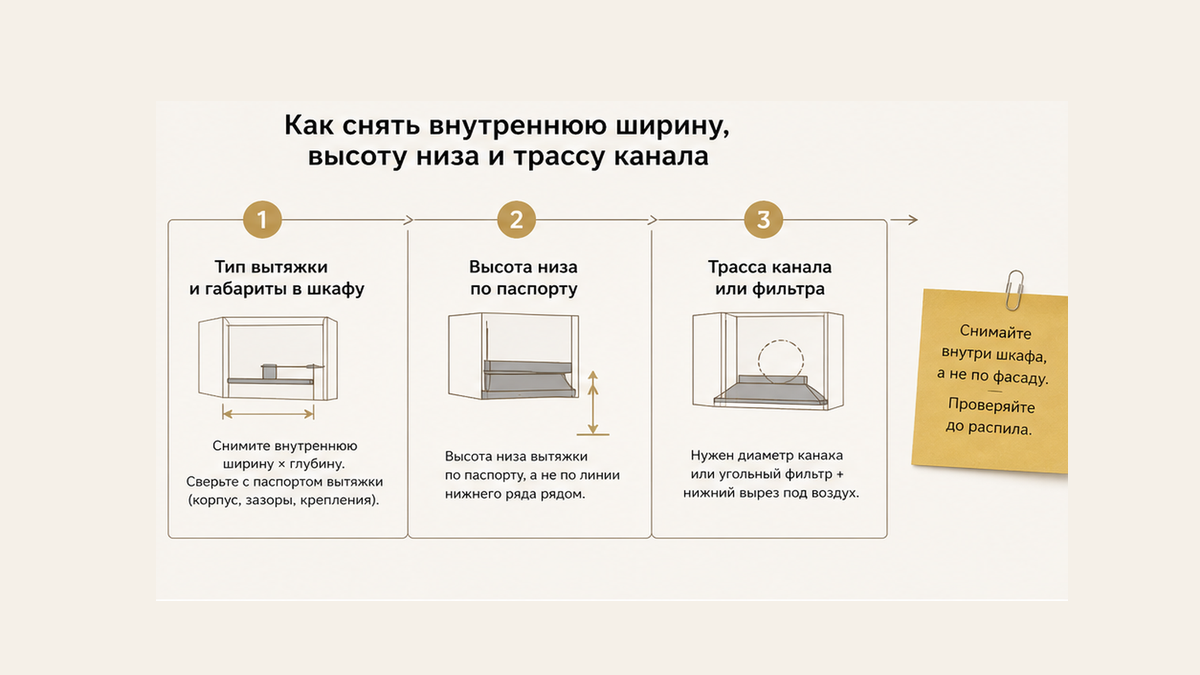

Как снять внутреннюю ширину, высоту низа и трассу канала

Страх «без сборщика нельзя» лечится рулеткой. Цифры – ориентир источников, не норма студии. Не делайте витрину брендов.

1. Шаг 1. Решите тип узла, не картинку. Полновстраиваемая или телескоп в навесном над плитой – да. Купол на стену и островная – нет как ядро. Siemens: ширина не меньше варочной, по центру конфорок. Если плита на острове – другой узел, не этот шкаф.
2. Шаг 2. Снимите три ширины и глубину. Варочная. Фасад. Просвет между боковинами и глубина до стенки. Не усреднять: 568 мм при 600 и 16 мм; 479 vs 468; Bosch 598 при нише 560; корпус 52,5 / 54 / 520. vc.ru: корпус 32 см не встаёт в 28-30. Siemens: глубина min 320 мм, стенки 16 или 19. Сверьте чертёж своей модели.
3. Шаг 3. Спишите высоту низа из паспорта. Газ / электро / индукция; если плита просит больше – берите большее. Ориентиры порознь, не среднее: IVD прямая над газом 75-85 см, над электро 65-75; наклонная 55-65 / 45-55 – не встройка в шкаф. Bosch и Siemens: 430 / 650 мм. IKEA: 500 / 650 мм. high-level 2025: паспорт важнее «нормы». Проверьте: фартук 59 не заменяет 650 мм над газом.
4. Шаг 4. Закройте канал или фильтр. Отвод: труба по фланцу, часто Ø 150 мм, не заужать; короче и прямее, изгибы около 90°. На отводе фильтр снять, на рециркуляции поставить. Нижний вырез всё равно. Добавьте отверстия в полках до раскроя.
5. Шаг 5. Заложите розетку и доступ. Bosch: кабель 1,3 м. Siemens: вилка доступна после установки. Розетка заранее внутри. Не щиток. Подробно – розетки на кухне до заказа.
6. Шаг 6. Соберите строку в листок. Тип в шкаф. Просвет ШxГ. Габарит паспорта. Высота низа и тип плиты. Отвод или фильтр + Ø. Розетка да/нет. Сможете прийти к 3D с числами.

Workflow: тип в шкаф, не купол → три ширины и глубина → высота низа из паспорта, не линия шкафов → отвод Ø или фильтр + нижний вырез → розетка внутри → листок в 3D

Используйте ту карточку, которую ставите. Проверьте мм внутри, не упаковку. Не делайте среднее из 75-85 см, 430 мм, 500 мм и 650 мм. Выберите один паспорт. Уберите «вытяжку потом». Избегайте «карман 56-57 при корпусе 60» как правило.

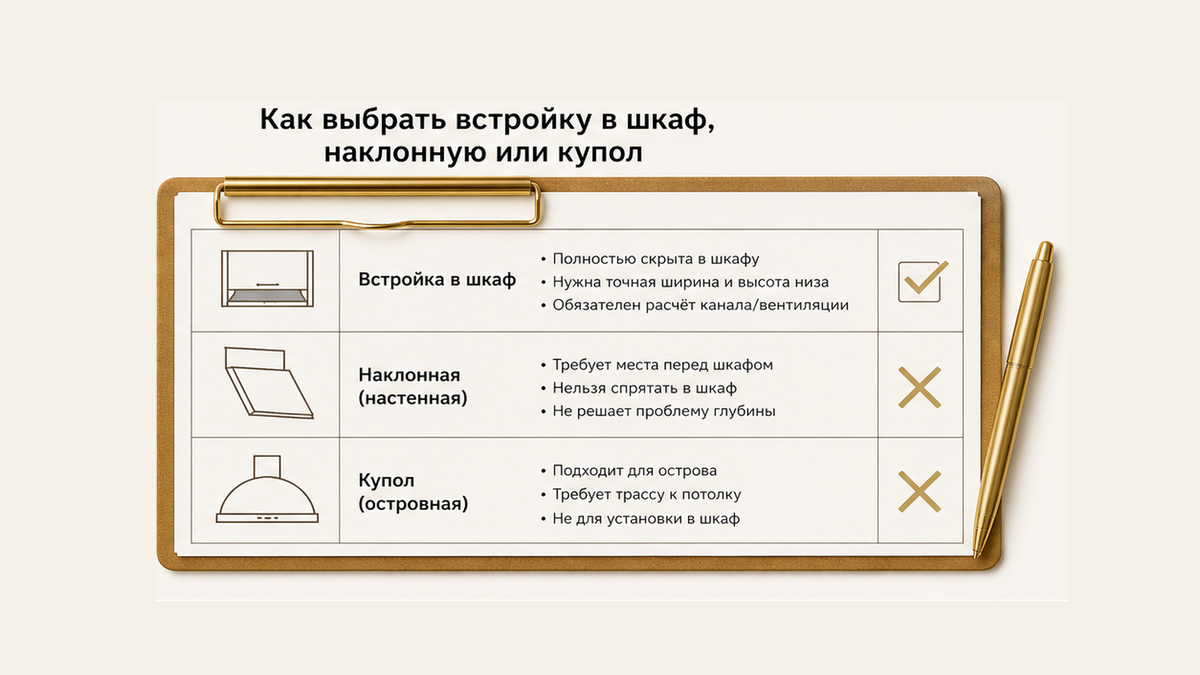

Как выбрать встройку в шкаф, наклонную или купол

Боль «встройка, купол и остров – почти одно» закрывается тремя строками. В CAD купол и компактный корпус – разные типы.

1. Полновстраиваемая или телескоп в навесном. Снаружи фасад. Siemens: ставить в шкаф, полку не класть на корпус, фасад не крепить к мотору, доступ к фильтру, мебель до 90 °C, после вырезов шкаф жёсткий.
2. Купол или наклонная на стену. Крепят к стене. Наклонная в Wordstat 2113 – не этот H1. Высоты IVD для наклона ниже.
3. Островная. Плита в центре, канал в потолок. Не разворачиваем. Здесь только навесной у стены.
4. Не сушка и не ящик под плитой. Сушка – соседний навесной: как встроить сушку для посуды в верхний шкаф. Ящик под варочной – та же вертикаль, другой узел: как спланировать ящик под варочной панелью.

Итоговый вердикт: Для плиты у стены берите полновстраиваемую или телескоп в навесном, не купол «как у всех» и не остров. Ширина не меньше варочной, по центру конфорок. Канал или фильтр – в том же листке.

Сделайте пометку: в шкаф / купол нет / остров нет. Не делайте заказ «как у блогера с куполом». Проверьте: одно «вытяжка 60» без типа – не план.

Бесплатный гайд по кухне: 33 ошибки при покупке кухни. PDF после короткой подписки.
Скачать в Telegram
Скачать в MAX

Чеклист: фасад 60 не равен просвету, высота, отверстие, розетка

Боль: «дыру добьём на объекте». Чеклист короткий. В реальном проекте сплошная полка ломает трассу.

1. Тип одной строкой. Встройка в навесной. Не купол, не остров, не наклон на стену.
2. Фасад, просвет, габарит паспорта. Три числа. 568 / 468 / 598 / 560 / 52,5 / 54 / 520 не усреднять.
3. Глубина. До стенки vs корпус. 32 см в 28-30 не влезет. Siemens min 320 мм.
4. Высота низа и тип плиты. Из паспорта, большее из двух. Не линия шкафов.
5. Отвод или фильтр. Ø как фланец, отверстия в полках. Нижний вырез даже на фильтре. Петлю сдвинуть, если мешает.
6. Розетка и сервис. Вилка доступна. Полка не на моторе. Фасад не прикручен к корпусу.

Сделайте чеклист: тип / фасад / просвет / габарит / глубина / высота низа / плита / отвод или фильтр / Ø / розетка. Не делайте «как у соседа». Уберите «полку потом пропилим». Используйте ориентир с одной карточки. Сможете принести листок. Если числа уже есть, можно написать в студию.

Что согласовать в 3D до договора

Критерий успеха до вопросов: мини-лист заполнен. Тип – встройка в навесной, не купол и не остров. Ширина и глубина – между боковинами, не цифра фасада; «60 на коробке» vs 52-54 vs ~598 не усреднять. Высота низа – из паспорта, не линия шкафов. Режим – отвод с отверстиями и Ø или фильтр; нижний вырез всё равно. Розетка внутри или доступ после монтажа. Это не ящик под варочной и не сушка. В 3D идёт этот листок, не «вытяжку 60 как у соседа».

1. Листок навесного над плитой. Чем грозит «60 как плита»: мастер рисует фасад 60 и сплошную полку.
2. Дыра и трасса одной строкой. Чем грозит молчание: полку пилят на объекте.
3. Без чужих ядер. Ящик под плитой, сушку, остров, угол и бар не разворачивайте. Выбор кухни – как выбрать кухню на заказ. Эскиз – 3D-проект кухни до заказа. Навесной – наполнение кухни на заказ.

Встройка в шкаф – узел раскроя, не лобзик. Пройдите чеклист вечером. Нужен 3D – написать в студию.

Частые вопросы

Какая высота вытяжки нужна над газовой плитой?

Та, что в паспорте вашей вытяжки и плиты, большее из двух. Ориентиры расходятся: IVD прямая 75-85 см; Bosch, Siemens и IKEA часто 650 мм над газом. Не линия шкафов и не среднее. Проверьте свою карточку.

Влезет ли вытяжка 60 в шкаф с фасадом 60?

Неизвестно, пока не сняли просвет и чертёж. Фасад 60 не равен просвету: боковины съедают ширину. Ярлык 60 бывает корпусом 52-54, шасси 598 или нишей 560. Сделайте замер между боковинами.

Чем полновстраиваемая отличается от купольной?

Полновстраиваемая и телескоп сидят в навесном, снаружи фасад. Купол вешают на стену. Островная – третья задача. Выберите тип до раскроя.

Нужно ли отверстие в полке, если пока без отвода?

Да, нижний вырез нужен и на угольном фильтре. На отводе добавьте дыры под трубу по фланцу, часто Ø 150 мм, плюс запас на хомут. Соберите пометку в 3D.

Где ставить розетку для встраиваемой вытяжки?

В шкафу или так, чтобы вилка осталась доступна после монтажа. Шнур короткий, ориентир 1,3 м. Точку питания внесите в листок.

Можно ли докупить вытяжку после монтажа кухни?

Без просвета, высоты из паспорта и дыры под канал обычно нет: полку уже раскроили. Сделайте узел в 3D до договора. «Докупим потом» ломает шкаф и быт.
