В чате написали: вырез как у всех, 560 на 490, панель поставим потом. Паспорт так и не открыли. В 3D варка вжата к мойке, до стены палец, снизу глухой ящик «для красоты». На объекте стекло не село: дырка была другая. Как встроить варочную панель в столешницу: списать вырез из паспорта своей модели, зазоры до мойки и стены, кромку и воздух снизу – не чужой прямоугольник.
Суть простыми словами: вырез – дырка в столешнице под корпус, не размер чёрного стекла. Сделайте цифры со схемы своей модели: у «почти одинаковых» 60 см контуры уже разные. Не делайте вырез «как у соседа» и не копируйте вентиляцию газа на индукцию. Кромку ДСП закройте герметиком до посадки; в камне – радиус угла, не прямой крест.
Боль семьи на ремонте в Москве: кажется, «стандартный вырез 560×490» есть у всех. На практике паспорта спорят на миллиметры. В поиске «стандартный вырез» почти никто не ищет (11 показов), зато Bosch просит нишу 560 × 490–500 мм, Gorenje – 558–560 × 488–490, IKEA TREVLIG – 560–562 × 490–492. Скопировать дырку соседа – другой контур, не «чуть неточно».

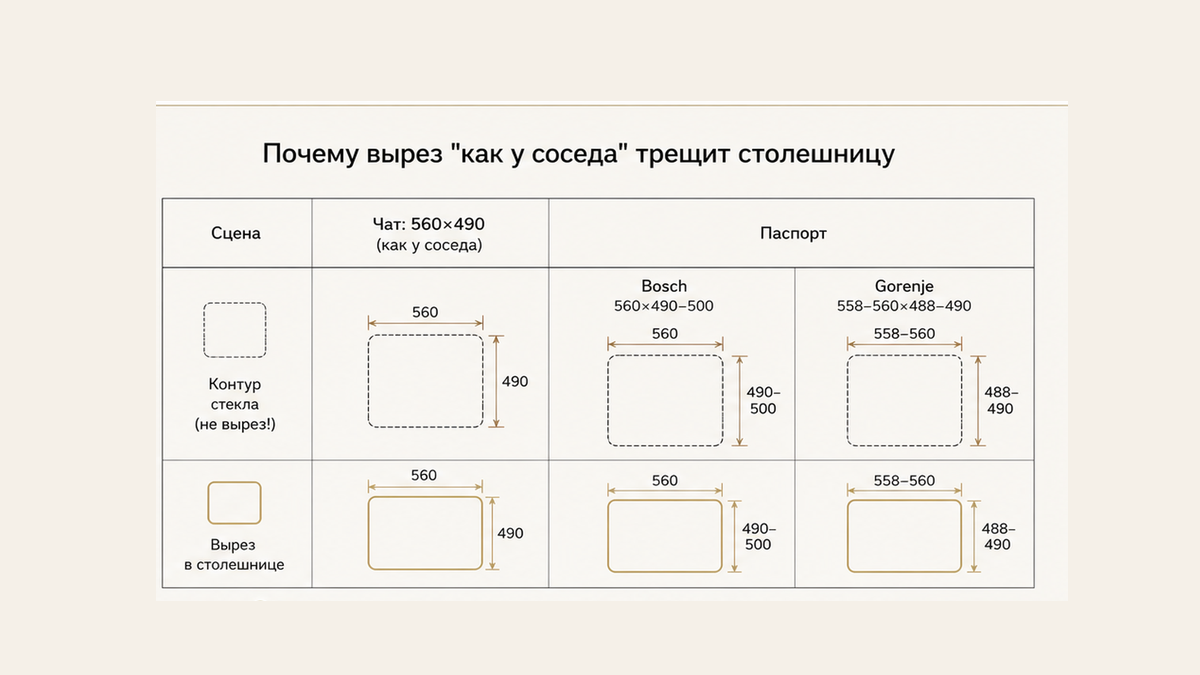

Почему вырез «как у соседа» трещит столешницу
Типичная ошибка – фраза из чата, пока панель в коробке. На объекте стекло не влезло, подрезали на глаз, торец не промазали. Через месяц ДСП вздулось валиком, индукция стала отключаться: снизу глухо. Три промаха ломают плиту чаще всего.
Списали 560 на 490 из чата, паспорт не открыли
Например, соседу «влезло», а ваша модель просит на 2–4 мм уже. Bosch даёт вилку 490–500 мм по глубине, Gorenje сужает оба размера. Не делайте «универсальную дырку». Сделайте фото схемы «вырез / cut-out» и перепишите ширину, глубину и допуск.
Обвели чёрное стекло карандашом
Сверху свес стекла, дырка меньше. В реальном проекте Bosch: стекло 592 × 522, ниша 560 × 490–500; выступ часто 4–10 мм с стороны. Если обвести стекло, корпус не сядет или сядет в распор. Используйте шаблон или прямоугольник со схемы.
Вжали панель к мойке и к стене
В 3D «вплотную красивее», потом брызги и шланг в распор. До стены, до мойки и до пенала – три числа из паспорта, не одно «из интернета». Остаток плиты до края: ориентир EGGER – нигде не меньше 50 мм.
Остальные промахи:
- Кромку ДСП не промазали до посадки. Чем грозит: даже P3 пьёт пар в торец и вздувается валиком. Как избежать: герметик на срез до установки.
- Снизу глухой ящик «как у соседа с газом». Чем грозит: индукция орёт перегревом. Как избежать: воздух по паспорту; ящик – в статье про ящик под варкой.
- Камень пилили прямым крестом. Чем грозит: угол трескается. Как избежать: радиус в цехе, не болгарка «на глаз».
- Панель на стыке столешницы. Чем грозит: край гуляет. Как избежать: вырез в цельном поле.
Сделайте стоп: чужой 560×490 не едет в договор. Уберите фразу «потом подрежем».

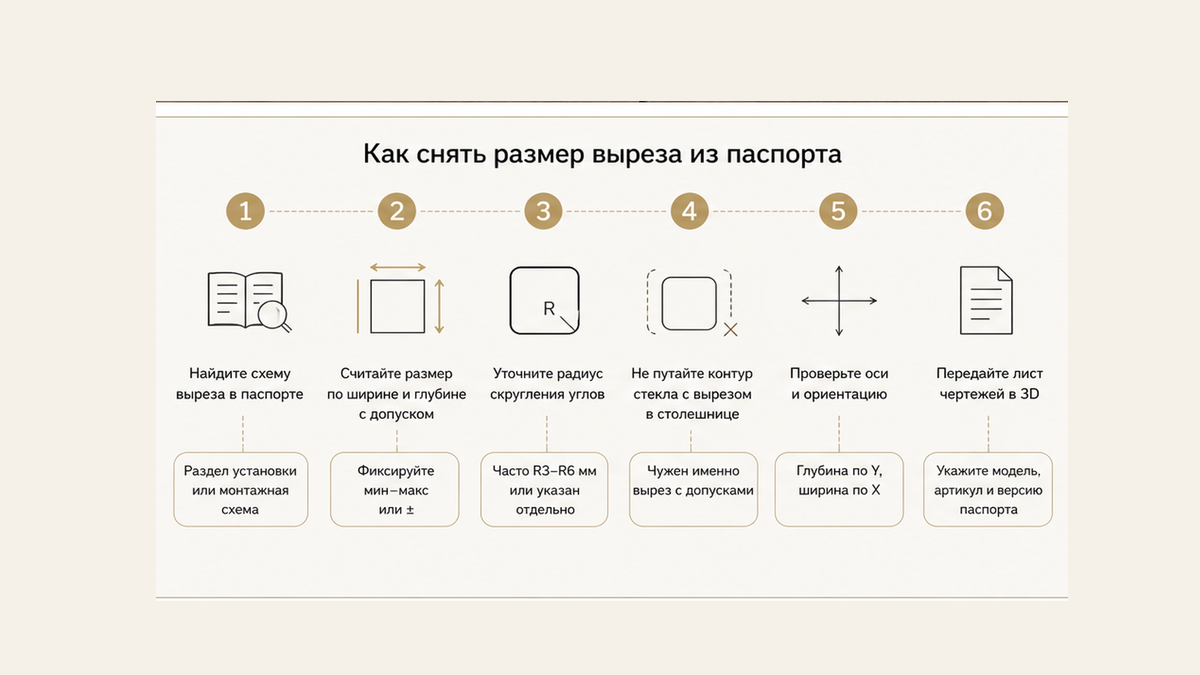

Как снять размер выреза из паспорта
Паспорт – листок с прямоугольником в миллиметрах. Ниша – дырка под корпус, не каталог 60 см. Программы раскроя рисуют вырезы мойки и плиты до пилы, часто с радиусом: дырку считают на чертеже, не «лобзиком вечером».
- Шаг 1. Найдите схему встройки. Слова вырез, ниша, cut-out. Картинку магазина уберите: там стекло.
- Шаг 2. Перепишите ширину и глубину. Два числа и допуск. Добавьте мин. толщину: Bosch на примере 16 мм, Gorenje 30–50, IKEA TREVLIG 28–50 мм.
- Шаг 3. Запишите радиус угла. IKEA: r ≥ 6,5 мм. Ламинат EGGER: больше 5 мм. Не оставляйте острый крест.
- Шаг 4. Не мерите по стеклу. Проверьте: ниша меньше видимой панели.
- Шаг 5. Сверьте оси. Ширина вдоль фасада, глубина к стене. Перепутанные оси – типичная ошибка эскиза.
- Шаг 6. Отдайте листок в 3D до договора. Крой делает производство. Не делайте ядром «выпилите дома».
Workflow выреза:
коробка → схема «ниша / cut-out» → ширина × глубина + допуск + радиус → листок в 3D → крой на производстве, не обвод стекла
Результат за вечер: сможете отличить дырку от стекла и принести числа своей модели, не чат.

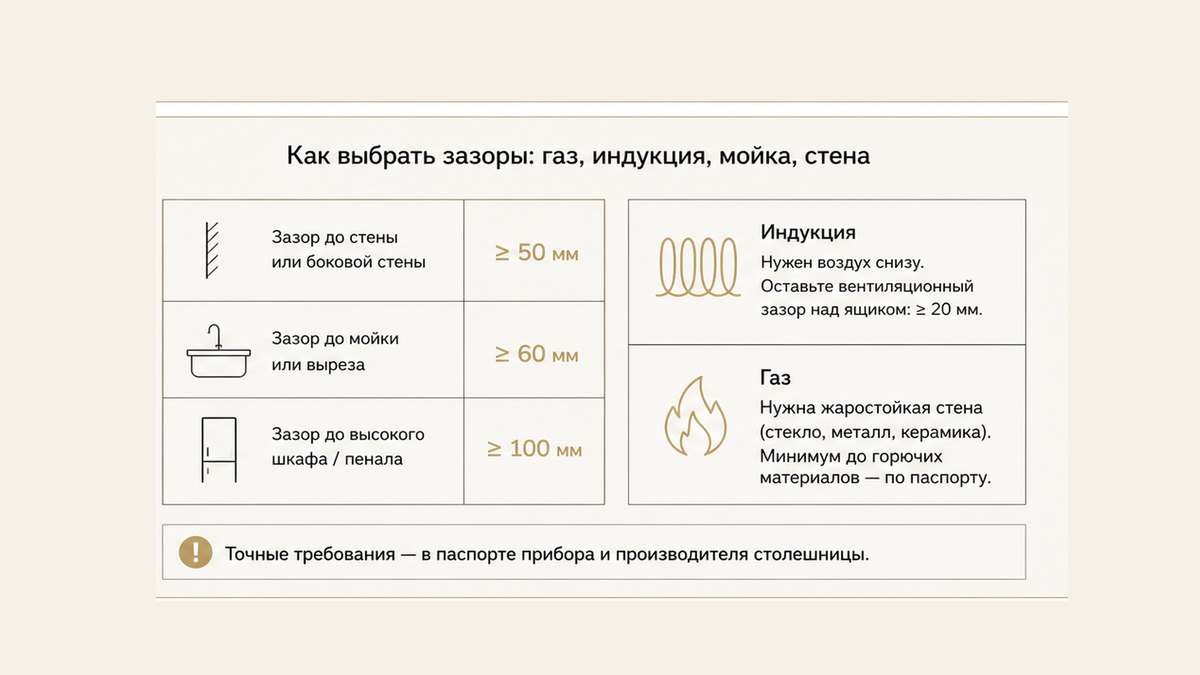

Как выбрать зазоры: газ, индукция, мойка, стена
Зазор – пустое место, которое нельзя застроить. Выберите три отступа отдельно. Магазины сулят «60 см до мойки». На схеме IKEA TREVLIG – Min. 5 / 10 / 40 cm. IVD: ≥50 мм от края; до стены ≥50 мм электро / ≥100 мм газ. EGGER 300 мм до пенала – эргономика, не закон. Побеждает схема вашей панели.
Индукция греет кастрюлю магнитом, плата снизу боится духоты. Газ живёт жаром стены и шлангом. Gefest на газе пишет, что дополнительных вентиляционных отверстий не требуется, а Bosch и Electrolux на индукции требуют воздух снизу и запрещают глухую базу. Совет соседа-газовщика душит индукцию.
- До стены. Не делайте «палец до фартука». У газа стена термостойкая, мебель по Gefest – порядка 100 °C.
- До мойки. Не усредняйте 40, 50, 60 и 300 мм из статей. Число – со схемы.
- До пенала. У Gorenje часто 100 мм. Не ставьте впритык «чтобы влезло».
- Индукция снизу. Bosch: базу не глушите; если до стены кухни меньше 20 мм – отверстие снизу. Electrolux: вентиляторы, ≥2 см до вещей в ящике. Избегайте бумаги под панелью.
- Газ снизу. У Gefest доп. отверстия могут не требоваться. Шланг доступен, не в жаре, не на ящике. Подключает газовая служба – не щиток и не ядро статьи.
- Ящик и духовка – не этот чеклист. Экран и «можно/нельзя» – соседняя статья. Духовку из базы уводят в колонку.
Итоговый вердикт: три зазора – три строки. Индукция просит воздух снизу. Газ просит термостойкую стену и живой шланг. Не делайте совет соседа законом для чужого типа панели.
Полезный материал для скачивания:
Чтобы не допустить этих ошибок при заказе кухни и не отдать в 3D фразу «как у соседа», скачайте подробный PDF-гайд «33 ошибки при покупке кухни» от технологов фабрики.
Чеклист кромки и вентиляции
Кромка – голый торец после пилы: ламинат на лице держит каплю, рез пьёт пар. «Влагостойкая столешница» герметик не отменяет. Соберите чеклист до монтажа, не после валика. Каталог камня не разворачиваем: материалы фасадов кухни.
- ДСП / постформинг. Пыль, герметик (силикон / ПУ / акрил), штатная лента. Снаружи по стеклу валик «на всякий случай» не лейте, если паспорт закрывает только торец.
- «Влагостойкая» без кромки не спасает. EGGER: открытый вырез раздувает даже P3. Проверьте строку: «герметик кромки до посадки».
- Камень: радиус, не крест. Caesarstone ≥15 мм; цеха часто R ≥10 мм. Силикон – не термобарьер: термолента, зазор корпуса 3–5 мм, рез в цехе.
- Лента от жара. EGGER советует алюминиевую ленту вокруг выреза: панель не должна упираться в пласти.
- Воздух снизу у индукции. Базу не заклеивайте. Кабель сзади – не схема фартука: розетки на кухне до заказа.
- Фартук и вытяжка – ссылки. Стена: фартук МДФ, стекло или плитка. Воздух над плитой: встраиваемая вытяжка.
Первый результат сегодня: тип панели, правило снизу, пометка «кромка до посадки». Получите одну страницу в чат проекта.
Что согласовать в 3D до договора
Успех до подписи: вырез из схемы модели, не со стекла и не «стандарт 60 см»; зазоры до стены и мойки разными числами без усреднения «как в интернете»; кромка ДСП герметизируется до посадки, в камне стоит радиус; индукция дышит снизу, газ не копирует её дырки. Ящик, колонка, розетка, фартук и вытяжка – ссылки, не ядро листа. Сегодня без дизайнера: откройте паспорт и заполните пять строк.
Впишите пять строк: модель без рейтинга; мм выреза; три зазора; кромка; воздух снизу. Панель не на стыке. Листок едет в 3D-проект кухни до заказа. Если заказываете кухню на заказ в Томашевич Мебель, вырез и кромку пишем в 3D, без усреднения «560 на 490 как у всех».
Полезный материал для скачивания:
Чтобы не допустить этих ошибок при заказе кухни и не отдать в 3D фразу «как у соседа», скачайте подробный PDF-гайд «33 ошибки при покупке кухни» от технологов фабрики.
Частые вопросы
Какой вырез нужен под варочную панель в столешнице?
Только ниша со схемы вашей модели. Не «стандарт 560×490». Сделайте фото паспорта и отдайте миллиметры в 3D. Проверьте допуск: Bosch, Gorenje и IKEA на 60 см уже расходятся.
Можно ли ставить ящик сразу под индукцией?
Не решайте по соседу. У паспортов спор: зазор, перегородка или запрет. Коротко – схема панели, подробно – статья про ящик. Не глушите базу, если просят воздух.
Сколько оставлять до мойки и до стены?
Два числа из паспорта. Ориентир IVD: ≥50 мм от края, до стены ≥50 мм электро / ≥100 мм газ; у IKEA на схеме есть 40 см. Выберите цифру своей модели.
Чем обработать вырез в ДСП до посадки панели?
Торец герметиком и штатной лентой. Не оставляйте голый рез: вздутие за сезон-два. Снаружи по стеклу лишний валик не нужен, если паспорт закрывает только кромку.
Чем газ отличается от индукции при встройке в столешницу?
Индукция: воздух снизу, базу не герметизируйте. Газ: термостойкая стена, шланг без петли на ящике, доп. дырки могут не требоваться. Не копируйте одно правило на другой тип.
Можно ли мерить вырез по стеклу панели?
Не делайте этого. Стекло больше посадки на несколько миллиметров с стороны. Используйте шаблон или «cut-out». Иначе корпус не сядет или сядет в распор.
