В ТЗ уже почти стоит фраза «вытяжку без отвода, шахту не трогаем»: кажется, угольный фильтр съест запах рыбы, как канал в вентиляцию. Потом кухня-гостиная пахнет жареным до выходных, шторы и диван держат влагу, а кассету никто не менял. Сосед советует 800 кубов по формуле блога. Как выбрать вытяжку без отвода: за вечер обведите канал, фильтр или гибрид и отнесите листок в 3D, пока стены голые.
Куда девается воздух. Схема A – канал в шахту: воздух, пар и запах уходят. Схема B – рециркуляция: жир плюс уголь, воздух возвращается в комнату, влага остаётся. Схема C – гибрид: отвод и комплект кассеты на одной модели. Срок угля – паспорт этой кассеты, не среднее рейтингов. СП 54.13330.2022: 60 м³/ч (электроплита) и 100 м³/ч (газ) – штатная кухня МКД, не кубы зонта. Формулу «площадь × 12 × 1,3» в смету не копируйте.
Боль семьи на ремонте в Москве – подписать «без отвода проще», а вечером ловить запах рыбы в шторах гостиной. Воздуховод «портит фасады», когда трассу рисуют после чистовой. Режим выбирают до штукатурки.

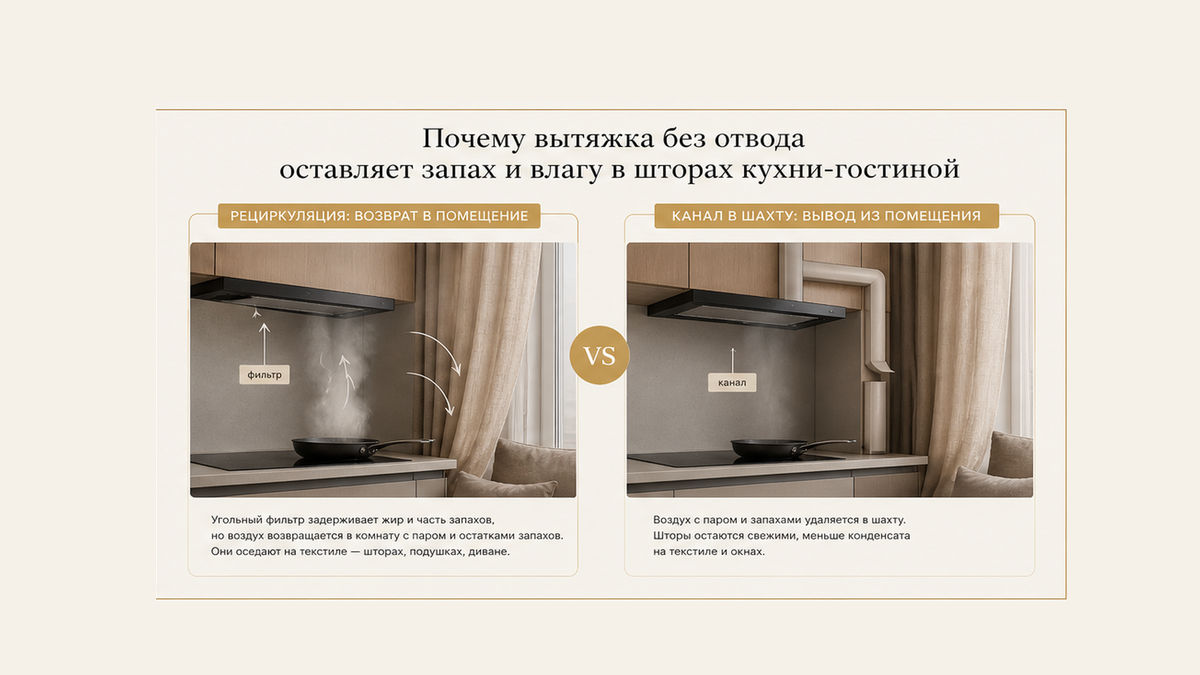

Почему вытяжка без отвода оставляет запах и влагу в шторах кухни-гостиной
Типичная ошибка – поставить плоскую модель «в комплекте с углём» и решить, что квартира проветривается. Ладонь на шторе после жарки липкая от пара, стеклопакет плачет, диван держит рыбу до выходных.
Фильтр гоняет воздух по комнате, а не в шахту
Рециркуляция простыми словами: мотор тянет дым через жировую сетку и угольную кассету и выдувает его обратно в кухню. Без угля запах почти не вяжется: так пишут инструкции Bosch. Например, вы выключили зонт, а коридор пахнет котлетой – воздух никуда не ушёл, его прогнали по кругу.
Пар остаётся: стекло «плачет», штора сыреет
Уголь ловит часть запаха, воду из супа не выносит. FAQ производителей filtering hoods: пар и влажность остаются в помещении. В кухне-гостиной это конденсат на стекле у дивана, а не «как в закрытых 6 м²».
Кассету «как в рейтинге раз в полгода» никто не менял
Блоги усредняют «3–6 месяцев». Паспорта расходятся, и это не норма студии. Bosch: 1–2 раза в год от часов работы; старый паспорт при 1–2 часах в день – примерно раз в год. Elica одноразовый уголь – 3–4 месяца, мыть нельзя. Faber Tender – примерно каждые 4 месяца. Признак мёртвой кассеты: запах держится при выключенной вытяжке.
- Глушат штатную решётку «раз есть зонт». Чем грозит: духота и запах соседа. Как избежать: решётка и приток (окно или клапан) остаются.
- Берут «мощнее 800» по формуле блога. Чем грозит: шум и влага в шторах. Для 20 м² формула рисует сотни кубов – не паспорт. Как избежать: средняя скорость своей модели.
- Выход воздуха перекрыт карнизом. Чем грозит: мотор орёт, запах как был. Как избежать: щель выпуска не прятать в глухую полку.
Обратите внимание: если шахта достижима до чистовой и жарят часто, выбирайте канал, а не «проще без трубы» ради короба.

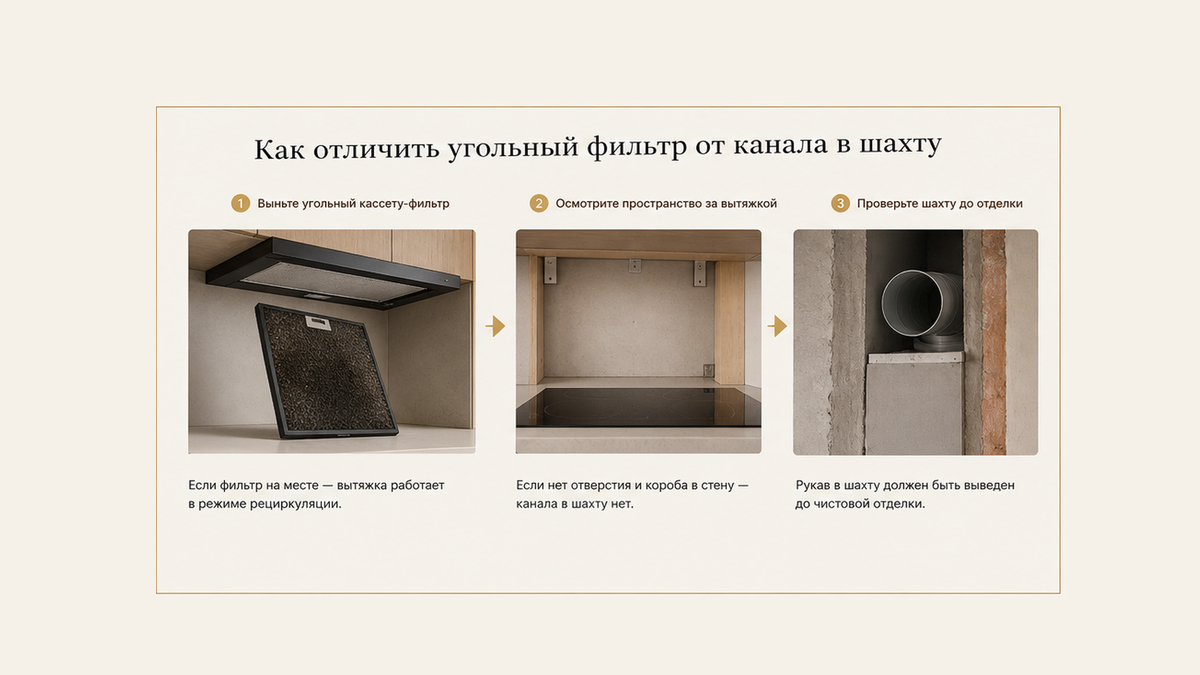

Как отличить угольный фильтр от канала в шахту
Путают три вещи: жировую сетку (моют), угольную кассету (меняют) и трубу в шахту (воздух уходит из квартиры). Простой способ проверить модель: в паспорте есть exhaust и circulating-air или только «без отвода».
- Шаг 1. Запишите сценарий. Отдельная кухня или кухня-гостиная; газ или электро; как часто жарят рыбу и вок.
- Шаг 2. Найдите решётку шахты. Лист бумаги должен тянуть. Нет тяги – рециркуляция общедомовую вентиляцию не починит.
- Шаг 3. Откройте паспорт на режимы. Отвод = воздух наружу. Рециркуляция = воздух назад. Гибрид = оба плюс комплект угля.
- Шаг 4. Сверьте комплект. Уголь часто докупают отдельно. Попросите артикул кассеты, не фразу «шёл в коробке».
- Шаг 5. Не путайте жир и уголь. Сетку Elica моет раз в месяц, Siemens – ориентир раз в два месяца. Одноразовый уголь не моют.
- Шаг 6. Зафиксируйте фразу в лист. «Воздух в шахту» или «в комнату через уголь» – не «без отвода, потом разберёмся».
Workflow режима:
сценарий жарки → решётка шахты жива? → схема A / B / C → Ø и клапан или артикул угля → листок в 3D до чистовой
Если прибор уже выбран, шкаф кроят под него: разбор как спланировать встраиваемую вытяжку. Сначала решите, куда денется воздух.

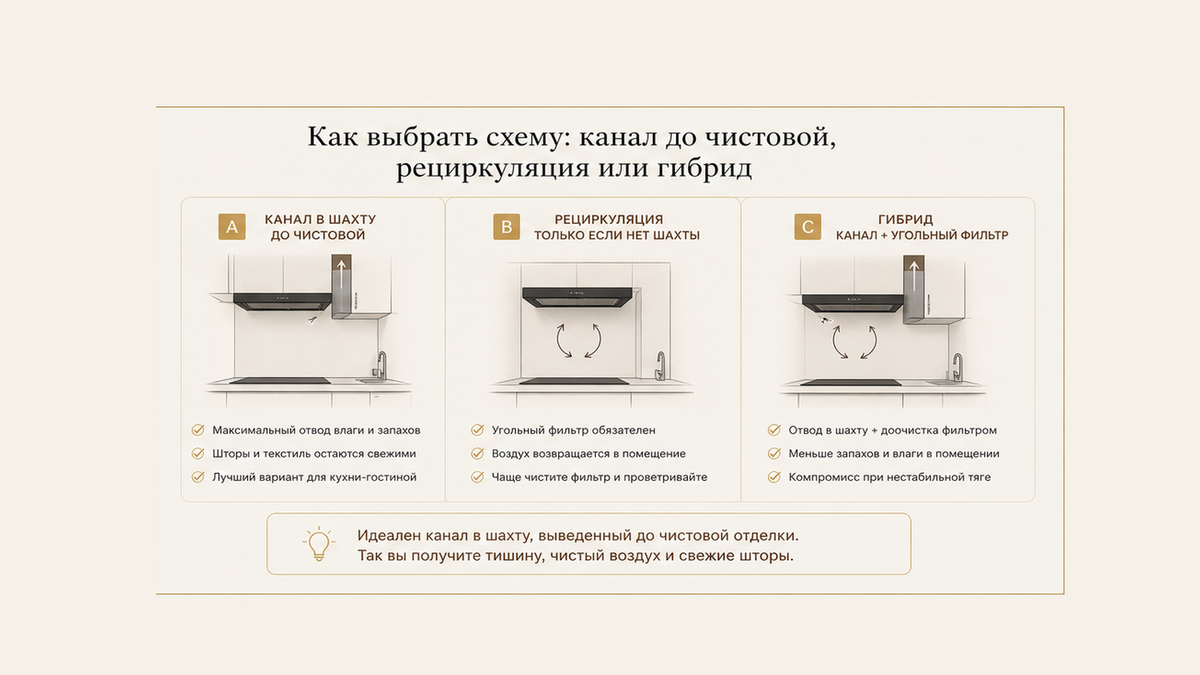

Как выбрать схему: канал до чистовой, рециркуляция или гибрид
Обведите одну схему за вечер. В реальном проекте «короб испортит фасады» часто значит, что трассу не заложили, пока стены голые. Если варочная на острове, длина канала жёстче – это не повод брать фильтр «ради красоты».
- A. Канал в шахту до чистовой. Чем грозит гофра после плитки: 100 мм, колени, мёртвый клапан, конденсат в мотор. Как избежать: короткий путь, Ø из паспорта (ориентир Siemens/Bosch 150 мм, минимум 120 мм с переходником: около 177 и 113 см²), обратный клапан, уклон от зонта около 1°, не в дымоход колонки. Шахту сами не сверлите.
- B. Рециркуляция, только если канала нет и не будет. Чем грозит «проще без трубы» в кухне-гостиной: пар в шторах, уголь забывают. Как избежать: артикул и срок из этой инструкции; жировой съёмный; выпуск не перекрывать; решётка плюс приток. Не ждите осушения комнаты.
- C. Гибрид. Чем грозит купить «только уголь», а шахту потом откроют: корпус не тот. Как избежать: модель с отводом и официальный conversion kit. Режим «воздух назад» включают отдельно – его надо выбрать сознательно.
Итоговый вердикт: шахта близко и жарят часто – схема A. Канала нет и не будет – схема B плюс паспорт кассеты. Стены голые, судьба шахты неясна – схема C. Не делайте «без отвода» законом, если диван в метре от сковороды.
33 ошибки при покупке кухни
Чтобы не подписать «вытяжку без отвода, шахту не трогаем» и потом ловить запах жарки в шторах гостиной, сохраните гайд технологов: типичные промахи кухни до договора, в том числе технику и вентиляцию.
Файл придет в чат мгновенно. Без навязчивых звонков менеджеров и спама – готовый PDF для сохранения на телефон или печати.
Чеклист: сечение канала, обратный клапан и паспорт фильтра
Соберите чеклист до чистовой. Правило замерщика: трасса живёт в проекте ремонта, не в готовом коробе. Рассчитайте не «магические кубы», а диаметр, клапан и кассету.
- Сечение. Паспорт прибора. Ориентир 150 мм; 120 мм – компромисс. Переход 150→100 у патрубка часто клинит створки клапана.
- Обратный клапан на отводе. Потребуйте в смете ремонта строку, не устное «поставлю гофру».
- Уклон. Заложите уклон от зонта, чтобы конденсат не лил в мотор.
- Артикул угля и срок. Bosch 1–2 раза в год и Elica 3–4 месяца – разные строки. Напоминалка 30 часов или 90 дней – сигнал открыть паспорт, не замена инструкции.
- Кубы. СП 54 60/100 м³/ч – воздухообмен кухни МКД, не зонт. Формулу блогов не копируйте.
- Жировой фильтр моют. Сетка в жиру – сначала помойте, потом меняйте уголь.
Не экономьте на диаметре и клапане «чтобы короб тоньше». Избегайте гармошки на всём пути. Проверьте в смете Ø, клапан, артикул кассеты и что решётку не глушат. Если рядом колонка или открытое пламя, перепад в инструкции Siemens не больше 4 Па на отводе – спросите ответственного.
Что согласовать в 3D до договора
Успех – мини-лист, не фраза «без отвода». Перед подписанием договора убедитесь, что схема обведена. Результат: сможете отличить фильтр от шахты, получите артикул или Ø в 3D и проверите, что влага при рециркуляции не обещана «как канал».
- Схема: A канал / B рециркуляция / C гибрид.
- Куда уходит воздух: шахта, обратно в комнату или оба режима.
- Если A или C: Ø из паспорта, клапан, короткий путь до чистовой.
- Если B или C: артикул кассеты и срок из паспорта этой кассеты.
- Штатная решётка и приток не вычёркивать.
- Плита и зонт на одной вертикали, как при врезке варочной в столешницу.
Без навесного ряда трубу спрятать сложнее: разбор кухни без верхних шкафов. Точку питания и лампу зонта запишите строкой. Предусмотрите доступ к кассете. Попросите план с трассой или пометкой «уголь, шахты нет». Сегодня выпишите: гостиная рядом, жарят ли рыбу, есть ли решётка, обведите A, B или C. Если заказываете кухню на заказ в Томашевич Мебель, листок едет в 3D. Расчёт – через форму на странице контактов.
33 ошибки при покупке кухни
Перед предоплатой прогоните смету и лист замерщика по этому гайду: схема A, B или C, сечение и клапан либо артикул угля, штатная решётка не заглушена.
Файл придет в чат мгновенно. Без навязчивых звонков менеджеров и спама – готовый PDF для сохранения на телефон или печати.
Частые вопросы
Можно ли ставить вытяжку без отвода в кухне-гостиной?
Можно, если канала нет и не будет, и вы готовы менять уголь по паспорту. Влага останется в шторах. Если шахта достижима до чистовой и жарят часто – выбирайте канал.
Как часто менять угольный фильтр?
Только по паспорту этой кассеты. Bosch – 1–2 раза в год; Elica – 3–4 месяца; Faber Tender – около 4 месяцев. Не усредняйте. Жировую сетку моют отдельно.
Чем вытяжка с отводом отличается от рециркуляции?
Отвод выносит воздух из квартиры. Рециркуляция чистит его и возвращает: пар наружу не уходит. Гибрид умеет оба режима при комплекте угля.
Какое сечение канала закладывать до чистовой?
Паспорт. Ориентир 150 мм, не уже 120 мм без нужды. Узкий переход у патрубка клинит клапан. Гладкая труба лучше гармошки.
Нужно ли оставлять штатную решётку шахты?
Да. Зонт её не заменяет. Проверьте тягу листом бумаги и не заклеивайте решётку коробом.
Что писать в 3D до договора?
Схему A, B или C, куда уходит воздух, Ø и клапан либо артикул фильтра, что штатную вентиляцию не глушат. Не фразу «без отвода, потом разберёмся».
